井下排水的多级泵,煤矿多用MD打头的(煤安),非煤矿山多用D打头的,特点是便宜但怕淹井。这几年煤矿在强制安装大功率潜水泵排水,特点贵但不怕淹,多为BQ打头。两者土建泵房也不一样。还有潜渣泵用于排污水,型号不一。

关于矿用排沙泵的选型可根据我公司选型表: 按需要的流量Q(m3/h)和扬程(m)在电泵基本参数表中寻找相应或相近的流量Q(m3/h)和扬程(m)所对应的泵的泵型号、流量应在需要的-2%至+5%,扬程应比需求扬程高2%~3%较为合适。

产品特点

不怕水淹:矿井正常开采或突遇大股涌出的水流时均能正常工作,一种设备多用途,(可以作为备用泵、正常排水泵、检修泵、抢险泵等)其防治水患能力远远优于卧式离心泵。特别适用于水位落差大、有水患威胁的的矿区按照使用。设备综合投资小。

安全防爆:电机内部充满清水,

适用于潜入水下工作、效率高、节能;

低噪音,运行平稳可靠;

材质多品种,普通铸铁、球墨铸铁、不锈钢等适用于不同介质。

驱动电机为水浸式,对环境无污染、无公害。

3:粗短矿用潜水泵结构说明

QK中吸式产品由泵体与潜水电机两部分组成,泵体位于电机上方,吸水口位中部,吐出口位于***上方,吐出口配有全密闭的逆止阀,目的在于防止停机时倒转造成过度磨损减少寿命。

QK下吸式产品由两部分构成,分别为吸水泵增压泵部分,进水口设在水泵的***下方,由吸水泵负责吸水,增压泵设在上方负责增压。这样设计既满足了下吸式又满足了高扬程两个目的。

4:粗短矿用潜水泵性能范围:

扬程从50米至1200米,

流量从30m3/h----2000m3/h.

5:小流量高扬程矿用潜水泵性能范围

扬程从200米至2500米,

流量从1m3/h----60m3/h.

水泵外径:143mm

如何选择泵的型号,下面作一些简要说明,也许对选泵有所帮助

电泵铭牌上和性能参数表中所标的流量叫做“额定流量”,与此流量对应的扬程是“额定扬程”;(一般而言此时电泵的效率最高)。假设电泵的转速不变的前提下,一般情况,同一台电泵随着流量的增大其对应的扬程将降低,而电机的输入(出)功率随流量的增大而增大,如果流量超过额定流量的1.2倍时电机可能超载运行,潜水电机容易烧毁。

流量是电泵在单位时间内输入送出去的液体量;扬程是所抽送的单位重量液体从泵进口处至泵出口处能量的增值。(简单而言:在无能量损耗前提下,泵所抽送的单位重量液体通过泵后从泵所在液体的液面能送到的最高垂直高度,即泵抽送液体的液柱高度,习惯简称为米。)

选择电泵扬程时,必须知道:1、净扬程(H净)——泵所在液体的液面到将液体应抽送到位置的平面之间的垂直距离(m);2、所需扬程(H需)= H净+ h损;3、h损——液流通过管道、阀件、弯头等管件的能量损耗(m)。

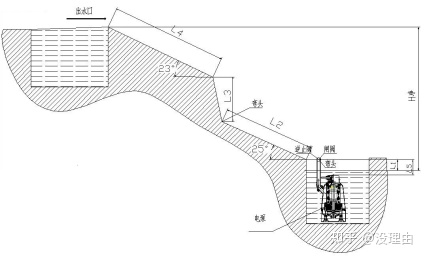

举例如下(见下图):

在矿山斜井中,净扬程不能直接量出,一般只知道坡度a角和坡长L,如图所示H净=L1+L2sin25°+L3+L4sin23°。

假如:L1=3m;L2=50m;L3=5m;L4=70m;L5=5m,则:

H净=3+50sin25°+5+70sin23°

=3+50×0.423+5+70×0.391=56.482(m)

下表1列出了常见斜井坡度的正弦函数(Sin)值。(亦可查正弦函数表)

Sina°Sina°Sina°Sina°
15°0.25920°0.34225°0.42330°0.500
16°0.27621°0.35826°0.43831°0.515
17°0.29222°0.37527°0.45432°0.530
18°0.30923°0.39128°0.47033°0.545
19°0.32624°0.40729°0.48534°0.559

管路损耗的计算:把整个输水管路(包括阀门与弯头)绕一折算成当量长度,再根据流量及折算得的当量管长在表2中查取。

表2  直管摩擦损失简表(供估算用)

表2所列为每100m钢管的损耗,塑料管的损耗约为钢管的0.7倍;胶管的损耗与钢管基本相等;铸铁管的损耗约为钢管的1.4倍,旧铸铁管是新铸铁管的2倍。

表2  每个阀及弯头所折合直管长度

种   类折合管路长度备  注
全开闸阀13倍管路直径未全开加倍
标准弯头25倍管路直径
逆止阀100倍管路直径

以上图为例:系统中有3个弯头,1台闸阀,1台逆止阀。管径为75mm,流量为50m3/h,查表3,并计算当量管长。

当量管路长度L当=L5+L2+L3+L4+13×0.075+3×25×0.075+1×100

×0.075=5+50+5+70+0.975+5.625+7.5=144.1(m)

按管径和流量从表2中查每百米损失为15m。

h损=15×144.1/100=21.615m

H需= H净+h损=56.482+21.615=78.097(m)

H额定= H需×(1.02~1.03)≈(79~80)m

依据计算的H额定(79~80m)和流量50m3/h从电泵基本性能参数表中寻找相应或相近的泵型,就是您要选用的电泵型号。
